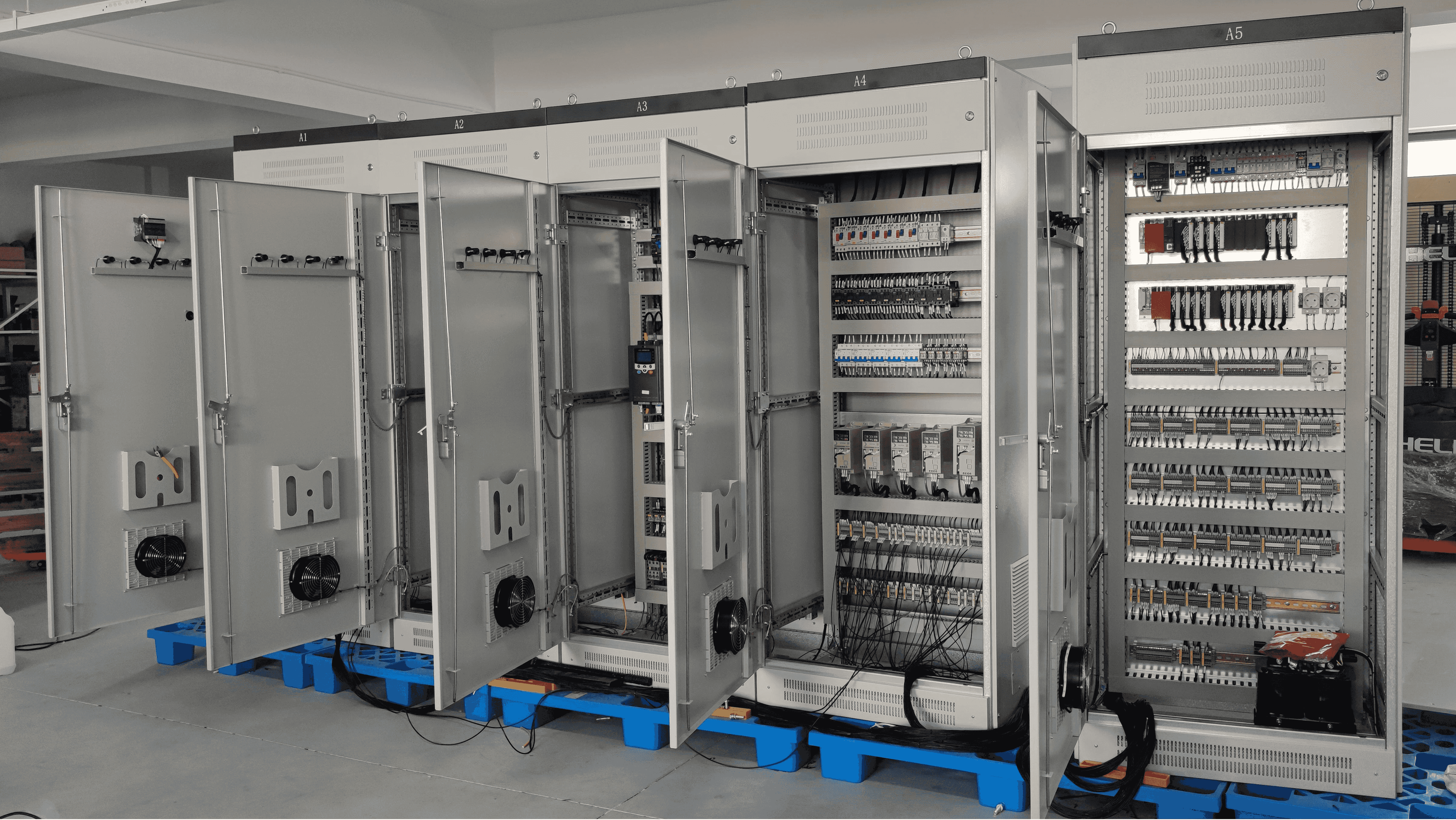

Как выбрать низковольтные комплектные распределительные устройства для систем низковольтных сетей?

Понимание роли и компонентов низковольтного коммутационного оборудования

Что такое низковольтное коммутационное оборудование и каковы его основные функции?

Низковольтное или НН-коммутационное оборудование в основном управляет электрическими цепями, работающими при напряжении ниже 1000 вольт, посредством централизованных систем. Основная задача этих систем сводится к трем ключевым областям. Во-первых, они защищают от проблем, таких как короткие замыкания, обнаруживая неисправности и быстро их отключая. Во-вторых, они контролируют распределение электроэнергии, чтобы избежать перегрузок. В-третьих, они обеспечивают отключение оборудования при необходимости для безопасного проведения технического обслуживания. Когда всё работает без сбоев благодаря правильной установке НН-коммутационного оборудования, предприятия сталкиваются с меньшим количеством простоев и повышением безопасности на рабочем месте на заводах, складах и других промышленных объектах, где особенно важна надежная подача электроэнергии.

Основные компоненты систем низковольтного коммутационного оборудования

Современное низковольтное коммутационное оборудование включает в себя:

• Прерыватели : Автоматически прерывают токи короткого замыкания, с разновидностями, такими как автоматические выключатели литого корпуса (MCCB) и модульные автоматические выключатели (MCB), предназначенные для конкретных нагрузок.
• Шин : Проводники, которые распределяют электроэнергию между компонентами.
• Защитные реле : Контролируют электрические параметры, такие как ток и напряжение, чтобы инициировать отключение цепи.
• Предохранители и разъединители : Обеспечивают резервную защиту и ручное управление.

Эти компоненты работают синергетически для сохранения целостности системы, причем некоторые сборки рассчитаны на токи до 6300 А, что обеспечивает масштабируемость для различных применений.

Растущая важность низковольтных коммутационных устройств в современной электрической инфраструктуре

Рынок низковольтного коммутационного оборудования рос примерно на 7,2% в год в период с 2021 по 2023 год, в основном благодаря переходу на возобновляемые источники энергии и расширению интеллектуальных сетей в городах. Солнечные панели и ветряные турбины требуют тщательного контроля потока электроэнергии, и здесь на помощь приходит низковольтное коммутационное оборудование. Эти системы способствуют переходу на более чистые источники энергии, а также защищают работников от опасных дуговых разрядов, которые могут возникать в плотных электрических установках. Города, модернизирующие свою инфраструктуру, и фабрики, автоматизирующие производственные линии, также сильно зависят от этого оборудования. Оно помогает стабилизировать непредсказуемые потребности в энергии и сокращает потери энергии примерно на 15%, что не остаётся без внимания у производителей, стремящихся снизить расходы, не жертвуя безопасностью.

Соответствие низковольтного коммутационного оборудования требованиям применения

Оценка профилей нагрузки и потребностей системы для правильного выбора

Эффективный выбор низковольтного коммутационного оборудования начинается с детального анализа профилей нагрузки, включая пиковое потребление — как правило, 120–150% от нормальной нагрузки на промышленных объектах — и уровни гармонических искажений. Согласно отраслевым исследованиям, 63% отказов электрического оборудования вызваны несоответствием номинальных характеристик (Отчет по энергетическим системам, 2023). Для согласования технических требований:

1. Рассчитайте суммарную подключенную нагрузку (кВА) и коэффициент спроса
2. Проверьте номинальные токи короткого замыкания относительно доступных токов КЗ
3. Учтите будущее расширение, используя резерв мощности 25–40%

На производственных предприятиях пусковые токи двигателей могут достигать 600% от номинального тока, что требует применения коммутационного оборудования с градуированной защитой от перегрузок по току.

Промышленное и коммерческое применение низковольтного коммутационного оборудования

Промышленные установки prioritизируют дугостойкое исполнение (с возможностью выдерживать токи до 40 кА), тогда как коммерческие системы делают акцент на эффективном использовании пространства за счёт модульных конструкций.

Интеграция низковольтного комплектного распределительного устройства с распределительными щитами и сетями электроснабжения

Современные низковольтные системы требуют бесшовной координации между коммутационным оборудованием и распределительными щитами:

• Согласование напряжений : Сопоставьте номинальное напряжение коммутационного оборудования 690 В переменного тока с пропускной способностью щитов 600 В переменного тока, как указано в стандарте IEC 61439-2
• Селективная координация : Согласуйте времятоковые характеристики в диапазоне от 0,1 до 0,25 секунд
• Цифровая интеграция : Используйте протоколы связи, соответствующие стандарту IEC 61850, для мониторинга в реальном времени

В ходе исследования 2022 года была продемонстрирована точность локализации неисправностей на уровне 92%, когда низковольтные комплектные устройства (НКУ) комбинировались с интеллектуальными электронными устройствами (ИЭУ) в кольцевых сетях.

Обеспечение соответствия международным стандартам безопасности

МЭК 61439 и UL 891: Основные стандарты проектирования и испытания низковольтных комплектных устройств

Низковольтные комплектные устройства должны соответствовать спецификациям IEC 61439, охватывающим механическую прочность, контроль температуры в режиме работы и способность выдерживать короткие замыкания, что обеспечивает работоспособность оборудования в разных странах без проблем совместимости. Для установок в Северной Америке применяется дополнительный уровень испытаний по стандарту UL 891, который фокусируется конкретно на конфигурации автоматических выключателей и надежности соединений шинопроводов. При получении UL-сертификации продукты производителей проходят около 100 000 механических циклов в рамках испытаний — это в три раза больше, чем требует стандарт IEC. Такие расширенные испытания подтверждают, что оборудование способно выдерживать постоянные коммутационные нагрузки, характерные для промышленных предприятий и других тяжелых условий эксплуатации, где техника используется многократно в течение смен.

Руководящие принципы ANSI/NEMA и требования NEC для установок в Северной Америке

Стандарты ANSI/NEMA определяют типы корпусов (например, NEMA 12 для пылезащищённых конструкций) и номинальные значения токов короткого замыкания, соответствующие Национальному электротехническому кодексу (NEC). Обновления NEC 2023 года требуют применения методов снижения энергии дуги для низковольтных комплектных устройств, работающих при токах выше 1200 А, включая такие функции, как разъединители режима обслуживания или зонные селективные блокировки.

Особенности региональных различий: предпочтения IEC против ANSI/NEMA

Хотя стандарты IEC доминируют на 75 % мировых рынков, рамки ANSI/NEMA регулируют 90 % коммерческих установок в США из-за более строгих требований к маркировке опасности дугового разряда. Инженеры, выбирающие низковольтные комплектные устройства для международных проектов, зачастую используют изделия с двойной сертификацией, соответствующие как IEC 61439-2, так и UL 1558, хотя их стоимость обычно на 18—22 % выше по сравнению с региональными аналогами.

Функции защиты: перегрузка, короткое замыкание и безопасность при дуговом разряде

Механизмы защиты от перегрузки и короткого замыкания в низковольтных комплектных устройствах

Современные низковольтные комплектные устройства включают несколько уровней защитных механизмов. Тепловые магнитные автоматические выключатели работают за счёт комбинации двух различных элементов: одна часть реагирует на длительные перегрузки с помощью биметаллической пластины, в то время как другой компонент мгновенно срабатывает при коротких замыканиях, достигающих по меньшей мере десятикратного уровня нормального тока. Эти совмещённые функции позволяют устранять электрические неисправности менее чем за 40 миллисекунд согласно отраслевым стандартам, таким как IEEE C37.20.1 от 2023 года, что в значительной степени способствует защите оборудования и снижению опасности дуговых вспышек. При работе с системами, где непрерывная эксплуатация является абсолютно необходимой, применяется так называемая селективная зонная блокировка. Эта технология обеспечивает срабатывание только тех выключателей, которые необходимы в первую очередь, позволяя остальным частям системы продолжать работать бесперебойно даже при возникновении проблем в других местах.

Снижение риска дугового разряда в современных конструкциях низковольтных комплектных устройств

Современные системы предотвращения вспышек дуги теперь объединяют датчики интенсивности света с технологией контроля градиента тока, которая может обнаруживать опасные дуги менее чем за миллисекунду. Когда возникает дуга, вентиляционные отверстия, активируемые давлением, направляют взрывную силу в сторону от работников, снижая уровень аварийной энергии примерно на 85% по сравнению со старым оборудованием, согласно стандартам NFPA 2023 года. Пассивные системы containment не требуют дополнительного источника питания и продолжают работать даже при отключении электроэнергии, обеспечивая надежную защиту без необходимости регулярного технического обслуживания. Все эти усовершенствования помогают объектам соответствовать новым требованиям NEC 2023, изложенным в статье 240.87. В этом разделе конкретно предусматривается снижение уровня энергии дуги для автоматических выключателей номиналом 1200 ампер и выше, с чем сталкиваются многие промышленные предприятия при модернизации своей электрической инфраструктуры.

Пример из практики: Повышение надежности системы за счёт согласованной защиты

Автомобильный производственный объект, расположенный где-то в Среднем Западе, смог сократить простои в производстве почти вдвое после модернизации своих систем низковольтных распределительных устройств с помощью новых адаптивных защитных реле и технологии логики ZSI. Инженерная команда провела анализ возможных мест возникновения неисправностей в электрических цепях и тонко настроила параметры срабатывания, поэтому во время крупного инцидента с коротким замыканием в 15 кА в прошлом месяце питание было отключено только в одном конкретном участке завода, в то время как всё остальное продолжало работать стабильно с избирательностью около 98%. После завершения всех модернизаций тепловизионное обследование не выявило абсолютно никаких признаков остаточного повреждения в системе, что означает её долгосрочную надёжность в соответствии с первоначальными прогнозами — вероятно, около 25 лет без необходимости проведения капитального ремонта. Произошедшее здесь стало примером для других предприятий, стремящихся соответствовать стандартам IEC 60947-2 в области безопасности и надёжности промышленных электрических систем.

Оценка качества, долговечности и надежности производителя

Оценка качества изготовления и долгосрочной прочности низковольтных комплектных устройств

Оценка долговечности должна включать проверку в соответствии с EN 45552:2020, которая требует ускоренных испытаний, имитирующих 10–15 лет эксплуатационных нагрузок, — включая термоциклирование, механические удары и воздействие влажности — в течение 6–8 недель. Высококачественные низковольтные комплектные устройства должны иметь среднее время наработки на отказ (MTBF) более 100 000 часов и показывать снижение сопротивления изоляции не более 1% в год.

Новые синтетические показатели долговечности связывают срок службы с затратами на жизненный цикл. Например, оборудование, достигающее уровня восстановления материалов не менее 95% в конце срока службы, позволяет сократить расходы на замену на 12 000–18 000 долларов США на единицу в течение двух десятилетий (Отчет CEN 2024 года).

Роль прогнозного технического обслуживания и цифрового мониторинга в повышении производительности

Современные датчики Интернета вещей позволяют отслеживать износ контактов, измеряемый в потерянных микронах, а также контролировать уровень плотности газа в системах с изоляцией SF6 круглосуточно. Применяя передовые методы анализа данных, инженеры теперь могут выявлять потенциальные проблемы в соединениях шинопроводов за три-пять месяцев до их возникновения. Они делают это, анализируя накопление тепла с течением времени по сравнению с обычными режимами эксплуатации. На предприятиях, перешедших на такой подход к прогнозному техобслуживанию, количество внеплановых остановок сократилось примерно вдвое по сравнению с объектами, которые по-прежнему придерживаются традиционных графиков обслуживания, основанных исключительно на временных интервалах. Институт FMEA опубликовал эти данные в 2023 году, подтвердив то, что многие специалисты отрасли уже подозревали о преимуществах более интеллектуальных стратегий технического обслуживания.

Сотрудничество с сертифицированными производителями и аккредитованными испытательными лабораториями

Отдавайте предпочтение производителям, имеющим сертификаты ISO 9001 и IEC 61439, которые требуют ежегодных аудитов сторонними организациями производственных процессов. Сигналами тревоги являются поставщики, неспособные предоставить:

• Прослеживаемость материалов для медных шин и серебряно-никелевых контактов
• Сертификаты типовых испытаний из аккредитованных лабораторий ILAC
• Исторические данные о частоте отказов за период более 10 лет

Подтверждение через кейсы клиентов является обязательным — авторитетные производители обычно демонстрируют 20–30 подтверждённых установок с показателем времени безотказной работы ≥98% в различных условиях окружающей среды.

Часто задаваемые вопросы

Какова основная функция низковольтного коммутационного оборудования?

Низковольтное коммутационное оборудование в первую очередь управляет электрическими цепями с напряжением ниже 1000 вольт. Оно защищает от коротких замыканий, контролирует распределение электроэнергии и обеспечивает отключение оборудования для безопасного технического обслуживания.

Какие основные компоненты входят в состав систем низковольтного коммутационного оборудования?

Современное низковольтное коммутационное оборудование включает автоматические выключатели, шинопроводы, защитные реле, предохранители и разъединители. Эти компоненты работают совместно для обеспечения целостности системы.

Почему низковольтное коммутационное оборудование важно в проектах возобновляемой энергетики?

Низковольтное коммутационное оборудование играет ключевую роль в управлении потоком электроэнергии в проектах солнечной и ветровой энергетики, помогая осуществлять переход к более чистой энергии и обеспечивая безопасность за счёт предотвращения дуговых разрядов.

Как адаптируется низковольтное коммутационное оборудование под различные применения?

Выбор низковольтного коммутационного оборудования основывается на детальном анализе нагрузки с учётом таких факторов, как пиковый спрос и потребности в будущем расширении. Это гарантирует соответствие оборудования конкретным промышленным или коммерческим требованиям.

Каким стандартам должно соответствовать низковольтное коммутационное оборудование?

Низковольтное коммутационное оборудование должно соответствовать таким стандартам, как IEC 61439, UL 891, руководящие принципы ANSI/NEMA и требованиям NEC, что обеспечивает безопасность и надёжность в различных областях применения.
