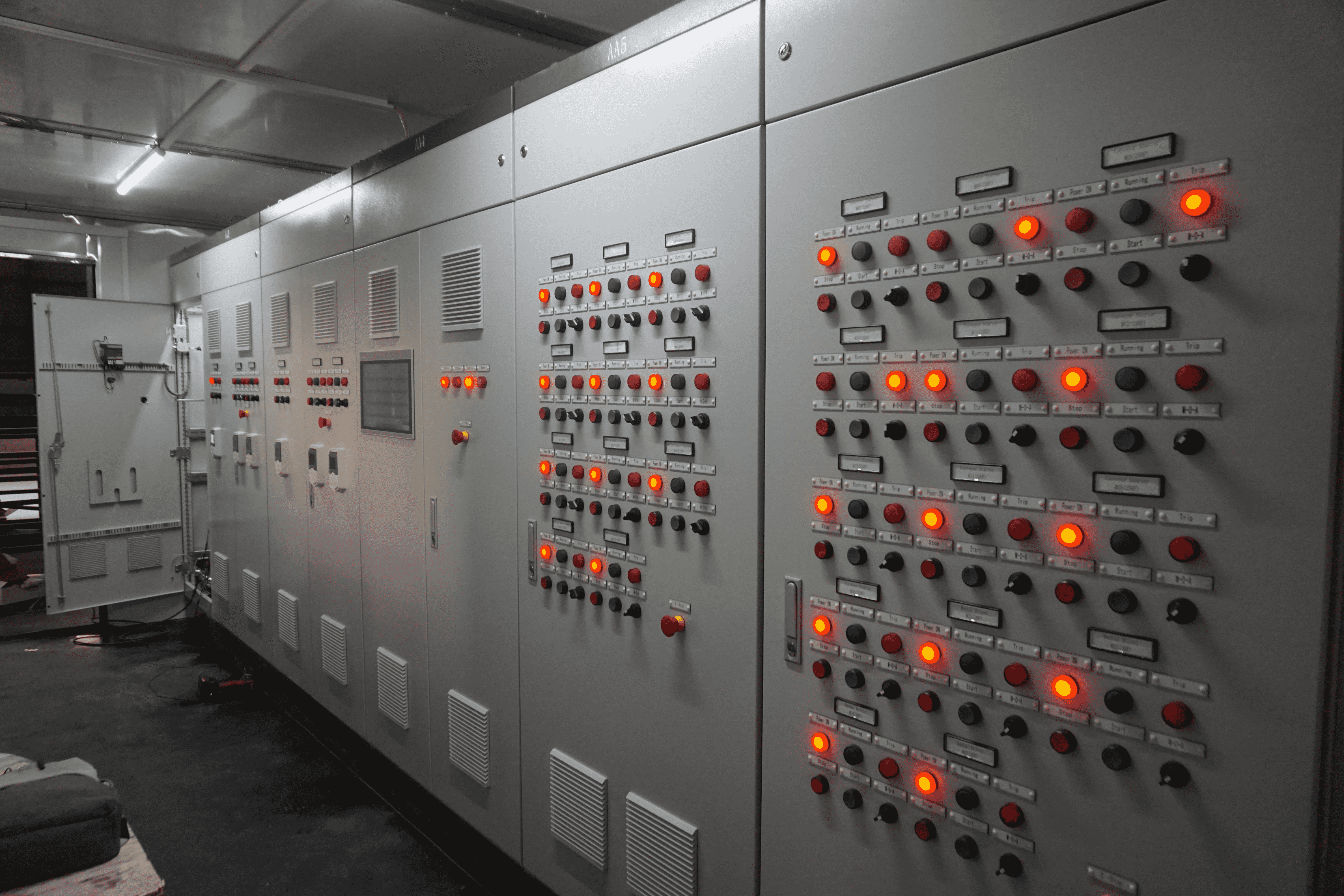

Какие особенности делают коммутационные устройства среднего напряжения надежными в высоковольтных электрических системах?

Основная роль и конструкция КРУ среднего напряжения в электрических системах

Функция КРУ среднего напряжения в обеспечении устойчивости и надежности системы

Средневольтные комплектные распределительные устройства работают в диапазоне от 3,3 киловольт до 36 киловольт и играют ключевую роль в распределении электроэнергии по сетям. Эти системы помогают изолировать возникающие неисправности, перенаправлять поток мощности при сбоях и поддерживать стабильное напряжение на всей сети. Недавнее исследование надежности электросетей, проведённое в 2023 году, показало, что при оптимизации конфигурации распределительных устройств предприятиям удаётся сократить количество отключений электроэнергии примерно на сорок процентов на промышленных объектах. Что делает это возможным? Когда происходит авария, например короткое замыкание, распределительное устройство может почти мгновенно отключить повреждённый участок цепи. Такая быстрая реакция предотвращает превращение небольших проблем в более серьёзные, которые могут вывести из строя целые подстанции.

Ключевые компоненты и их комплексная работа для обеспечения надёжной эксплуатации

Современные средневольтные КРУ включают четыре критически важные подсистемы:

1. Вакуумные выключатели — коммутируют токи до 25 кА без разрушения дуги
2. Защитные реле — обнаружение аномалий с использованием алгоритмов, соответствующих стандартам IEEE 2024, с точностью более 99,8%
3. Шинопроводные системы — медные или алюминиевые проводники, рассчитанные на длительную нагрузку 4000 А
4. Мониторинг изоляции — отслеживание диэлектрической прочности для прогнозирования отказа изоляции за 6–8 месяцев до возникновения

Управление осуществляется с помощью микропроцессорных систем; эти компоненты обеспечивают отключение повреждений менее чем за 50 мс — на 70 % быстрее по сравнению с устаревшими электромеханическими системами. Правильно обслуживаемые устройства показали более 85 000 рабочих циклов с отклонением производительности менее 0,1 % при испытаниях на ускоренное старение, что обеспечивает надёжный срок службы 25–30 лет.

Ключевые функции безопасности, повышающие надёжность ВН-коммутационного оборудования

Современные ВН-коммутационные устройства включают передовые механизмы безопасности, необходимые для надёжной работы в условиях высоких нагрузок. Эти конструкции снижают риски, связанные с дуговыми разрядами, перегрузками по току и ошибками персонала, обеспечивая при этом бесперебойную подачу электроэнергии.

Защита от дуговых замыканий и дугостойкая конструкция для высоковольтных сред

Дугостойкое коммутационное оборудование включает прочные корпуса и специальные пути containment, которые помогают отводить опасную энергию дугового разряда от работников. По результатам испытаний, новые конструкции снижают риск травм примерно на 80% по сравнению со старыми версиями, обеспечивая сдерживание дуги более чем на 200 миллисекунд, как указано в стандарте IEEE C37.20.7-2017. Физические барьеры работают совместно с вакуумными дугогасительными камерами внутри оборудования, предотвращая образование дуг при разрыве или отключении цепей.

Защита от перегрузки по току и интеллектуальные механизмы обнаружения неисправностей

Цифровые защитные реле реагируют менее чем за 300 мс, обеспечивая точную координацию между устройствами. Адаптивные алгоритмы анализируют формы тока, чтобы отличать временные всплески от настоящих неисправностей, уменьшая количество ложных срабатываний на 65%. Встроенные тепловые датчики отслеживают температуру проводников в режиме реального времени и подают сигналы тревоги при достижении 85% от проектных пределов, позволяя своевременно проводить техническое обслуживание.

Сочетание операционной доступности с безопасностью: вызов для отрасли

Последовательные механические блокировки обеспечивают соблюдение безопасных режимов работы, предотвращая доступ к токоведущим отсекам при включенных выключателях. Такие системы позволяют устранить 43 % несчастных случаев, связанных с доступом, указанных в NFPA 70E-2023. Однако производители по-прежнему сталкиваются с трудностями при уменьшении размеров контрольных окон без ущерба для диэлектрической целостности — особенно в модернизированных подстанциях с ограниченным пространством.

Системы изоляции и управление напряжением в ВН-коммутационном оборудовании

Целостность изоляции как показатель долгосрочной надёжности коммутационного оборудования

Качество изоляции оказывает большое влияние на срок службы комплектных распределительных устройств среднего напряжения. Недавнее исследование 2023 года показало, что около двух третей всех отказов происходят из-за постепенного разрушения изоляции. Что касается материалов, такие вещества, как эпоксидные смолы и композитные полимерные смеси, способны выдерживать довольно высокие напряжения — около 38 кВ, а также устойчивы к загрязнениям и воздействию влаги из окружающей среды. Температура тоже имеет значение. Если температура превышает расчетную всего на один градус, скорость старения изоляции увеличивается примерно на 14 процентов — согласно стандартам NEMA прошлого года. Именно поэтому современное оборудование часто оснащается датчиками частичных разрядов, которые реагируют на проблемы при снижении чувствительности ниже 5 пикокулонов. Эти датчики позволяют выявить неисправности на ранней стадии, чтобы специалисты могли устранить их до того, как произойдет серьезная поломка и дорогостоящий простой.

Газоизолированные и воздушно-изолированные распределительные устройства: сравнение надежности и соответствия применению

Выбор изолирующей среды определяет применение комплектных распределительных устройств среднего напряжения в различных условиях:

Газоизолированные комплектные распределительные устройства (ГИКРУ) используют гексафторид серы (SF6), который обладает диэлектрической прочностью, примерно в три раза превышающей таковую у обычного воздуха. Это позволяет сделать системы ГИКРУ значительно компактнее при сохранении высокой надежности, что делает их отличным выбором при ограниченном пространстве в городских условиях. Воздушные комплектные распределительные устройства (ВКРУ) по-прежнему остаются предпочтительным вариантом во многих промышленных установках, где бюджет имеет большее значение, чем ограничения по физическим размерам. В последнее время мы также наблюдаем рост числа гибридных решений, при которых инженеры устанавливают оборудование ГИКРУ на наиболее важных участках электрической системы, но продолжают использовать традиционные компоненты ВКРУ для обычных фидерных линий. Результат? Система, которая поддерживает критически важные стандарты надежности, не требуя чрезмерных затрат на ненужные модернизации всего объекта.

Смарт-мониторинг и прогнозная диагностика в современных средневольтных выключателях

Передовые системы мониторинга превращают комплектные распределительные устройства среднего напряжения из пассивного оборудования в интеллектуальные узлы, способные прогнозировать и предотвращать отказы. Диагностика в реальном времени и предиктивная аналитика переводят техническое обслуживание с реактивной на проактивную стратегию, сокращая простои до 40% в промышленных операциях (Energy Systems Journal, 2023).

Мониторинг в реальном времени для раннего обнаружения неисправностей и прогнозирующего технического обслуживания

Постоянный контроль температуры, частичных разрядов и давления газа позволяет операторам выявлять возникающие проблемы до их усиления. Анализ вибрации в выключателях прогнозирует механический износ с точностью 92%, обеспечивая целенаправленное вмешательство. Такой подход снижает затраты на ремонт на 25% по сравнению с фиксированными графиками, основанными на времени.

Интеграция датчиков IoT и систем SCADA для создания интеллектуальных сетей коммутационных устройств

Датчики с поддержкой Интернета вещей, интегрированные с системами диспетчерского управления и сбора данных (SCADA), создают само диагностирующие сети, которые автоматически коррелируют сопротивление изоляции с влажностью, корректируют параметры защиты на основе тенденций нагрузки и формируют оповещения о техническом обслуживании при превышении пороговых значений. Такая интеграция сокращает диагностические ошибки на 60 % и обеспечивает время безотказной работы на уровне 99,97 % в крупномасштабных энергетических установках.

Пример из практики: тепловизионный контроль для прогнозирования отказов в промышленных условиях

На промышленном химическом предприятии было установлено инфракрасное оборудование для наблюдения за соединениями шинопроводов в установке комплектных распределительных устройств на 15 кВ. В периоды максимальной нагрузки тепловое наблюдение выявило 17 соединений, температура которых превышала 85 градусов Цельсия. Более того, оно обнаружило аномальные тепловые сигнатуры почти за два дня до возможного возникновения серьезных дуговых повреждений. Результаты говорят сами за себя. За восемнадцать месяцев количество незапланированных остановок на предприятии резко сократилось — примерно на три четверти по сравнению с предыдущими показателями. Это наглядно демонстрирует, насколько ценен тепловой анализ для обеспечения безопасности работников и бесперебойного производственного процесса без постоянных простоев.

Стратегии технического обслуживания для стабильной работы средневольтных распределительных устройств

Рекомендованные практики технического обслуживания для обеспечения долгосрочной надежности

Профилактическое обслуживание увеличивает срок службы ВВ-коммутационного оборудования на 40–60% в промышленных условиях (Ponemon, 2022). Рекомендуемые практики включают:

• Инфракрасное сканирование каждые шесть месяцев для выявления участков перегрева в шинопроводах
• Анализ газа SF6 с использованием лазерных датчиков для оценки состояния изоляции
• Проверка момента затяжки 98% критически важных соединений во время ежегодных проверок

Соблюдение интервалов смазки и пороговых значений эрозии контактов, указанных производителем, сохраняет целостность компонентов. Энергетические компании, следующие рекомендациям производителя, отмечают на 30% меньше аварийных отключений.

Оценка рисков и безопасные эксплуатационные процедуры в высоковольтных приложениях

Техническое обслуживание в высоковольтных средах требует оценки опасности дугового разряда в соответствии с ASTM F2508. Протоколы блокировки-пломбировки (LOTO) должны учитывать основные риски:

Диэлектрические испытания при напряжении 125 % от номинального во время технического обслуживания снижают количество отказов после ввода в эксплуатацию на 28 % по сравнению с неиспытанными системами.

Обслуживание по состоянию и по графику: эффективность и дискуссии в отрасли

Переход от регламентированного обслуживания (каждые 3—5 лет) к обслуживанию по состоянию позволил сократить ежегодные расходы на ремонт на 18 000 долларов США на единицу оборудования (CIGRE, 2023). Данные показывают:

• По времени подходы хорошо работают в стабильных сетях с колебаниями нагрузки менее 2% (точность прогнозирования 85%)
• Условия методы отлично зарекомендовали себя в промышленных сетях с коэффициентом гармонических искажений выше 8% THD (скорость прогнозирования отказов 92%)

Несмотря на подтвержденную рентабельность инвестиций, 63% операторов продолжают использовать модели, основанные на времени, из-за опасений по кибербезопасности при интеграции датчиков Интернета вещей в критически важную инфраструктуру.

Часто задаваемые вопросы

Что такое комплектное распределительное устройство среднего напряжения и какой у него диапазон напряжений?

Комплектное распределительное устройство среднего напряжения работает в диапазоне среднего напряжения от 3,3 киловольт до 36 киловольт, что имеет важное значение для распределения электроэнергии по сетям.

Какие компоненты входят в современные комплектные распределительные устройства среднего напряжения?

Современные комплектные распределительные устройства среднего напряжения включают вакуумные выключатели, защитные реле, системы шин и контроль изоляции для обеспечения надежной работы.

Как комплектное распределительное устройство среднего напряжения повышает безопасность в электрических системах?

Комплектное распределительное устройство среднего напряжения оснащено защитой от дуговых замыканий, защитой от перегрузки по току и последовательными механическими блокировками, что минимизирует риски возникновения неисправностей и ошибок персонала.

В чем разница между ГИР и ОРУ в комплектных распределительных устройствах?

Газоизолированные (ГИР) системы используют газ SF6 для компактного дизайна; воздушно-изолированные (ОРУ) системы используют воздух, что идеально подходит для промышленных условий с акцентом на экономичность.

Какую пользу может принести умный мониторинг средневольтных коммутационных аппаратов?

Умный мониторинг обеспечивает диагностику в реальном времени и прогнозируемое техническое обслуживание, предотвращая отказы и повышая эксплуатационную надежность.
