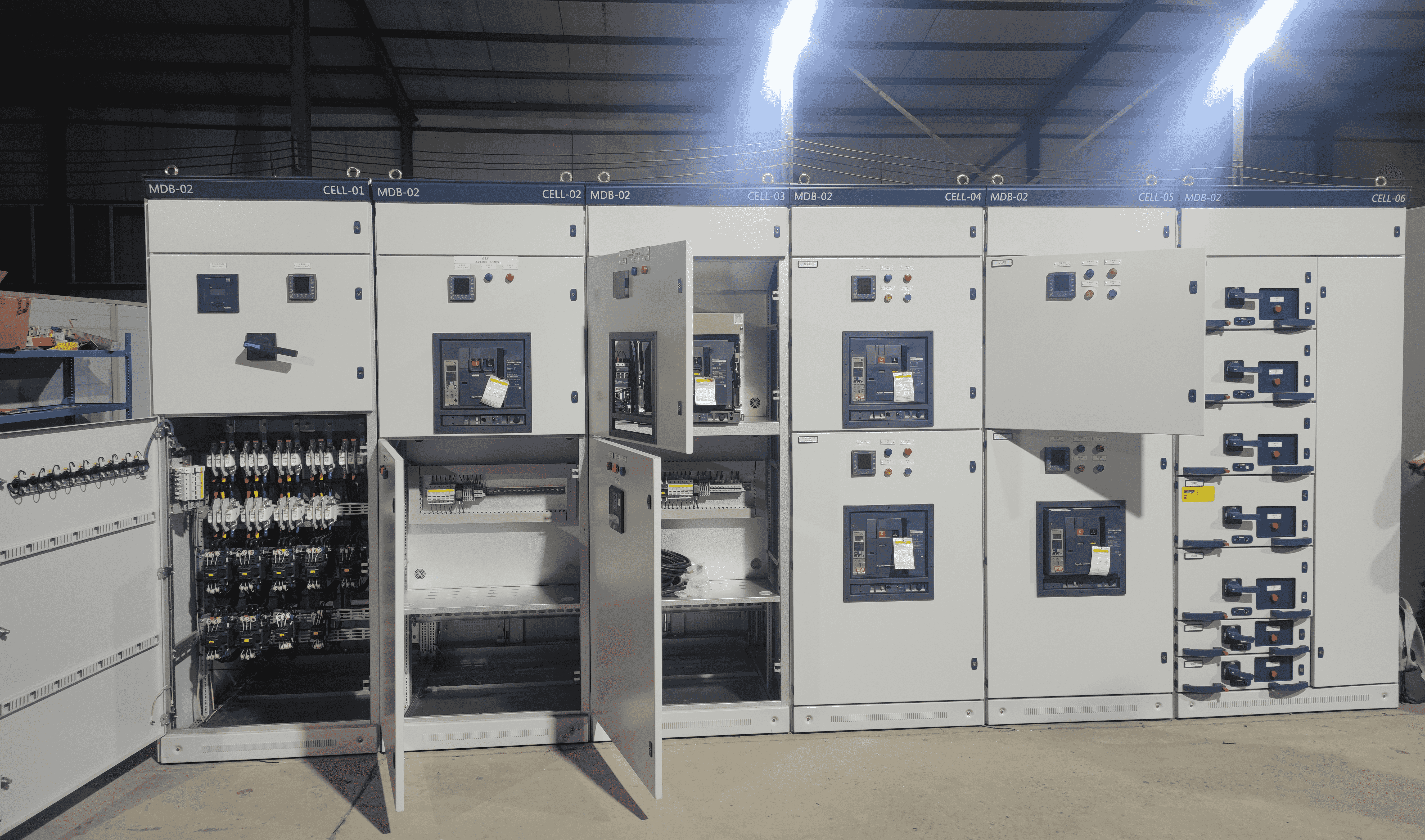

Какие распределительные щиты подходят для промышленного электроснабжения?

Понимание требований к промышленному распределению электроэнергии

Напряжение, фазы и нагрузки в промышленных условиях

Распределительные панели в промышленных условиях должны соответствовать строгим техническим требованиям по напряжению, балансу фаз и нагрузочной способности при работе тяжелого оборудования. Большинство современных производственных предприятий используют трехфазные системы питания 480 В, поскольку они очень эффективны для запуска всего — от мощных электродвигателей до станков с компьютерным управлением и полностью автоматизированных сборочных линий. Согласно последним отраслевым исследованиям корпорации IMEA за 2023 год, около двух третей производителей настаивают на поддержании колебаний напряжения в пределах ±2 процентов. Почему? Потому что даже небольшие просадки могут остановить весь производственный процесс и обойтись в тысячи долларов. Интересно, сколько энергии потребляют эти машины при первоначальном включении — часто достигая более чем двойного уровня обычной рабочей нагрузки при запуске.

Требования к масштабируемости и модульности в современных объектах

Современные промышленные объекты нуждаются в энергетических системах, которые могут масштабироваться и адаптироваться к изменяющимся производственным потребностям. По этой причине многие производители переходят на предварительно собранные шинопроводы и модульные цепи. Эти решения уже показали свою эффективность: в некоторых предприятиях пищевой переработки после внедрения интеллектуальных систем охлаждения, подключённых через Интернет вещей, мощность увеличилась примерно на 40%. Гибкость возрастает ещё больше, когда компании устанавливают вставные автоматические выключатели в своих распределительных щитах. Такой подход сокращает время, затрачиваемое на перенастройку систем, примерно вдвое по сравнению с устаревшими жёстко подключёнными аналогами. Для руководителей предприятий, сталкивающихся с частыми изменениями или расширением линий, такие улучшения заметно влияют на повседневную работу.

Пример из практики: планирование нагрузки на среднем по размеру производственном предприятии

Производитель автомобильных деталей из США модернизировал свою электрическую инфраструктуру для поддержки новой роботизированной сборочной линии, добившись значительных улучшений:

Применив поэтапные протоколы отключения нагрузки и модульную конструкцию распределительного щита, предприятие достигло 99,8% времени безотказной работы и сохранило резервную мощность для будущего роста на 20%.

Основные типы распределительных щитов для промышленного применения

В промышленных условиях используются специализированные распределительные панели, обеспечивающие безопасное и эффективное управление электроэнергией. Основные конфигурации бывают четырех типов:

Главные распределительные щиты (ГРЩ) и распределительные щиты: функции и различия

Главные распределительные щиты, или ГРЩ, по сути, являются центрами управления, которые принимают основное электропитание и распределяют его на более мелкие цепи, защищённые такими устройствами, как автоматические выключатели. Распределительные щиты выполняют схожие функции, хотя в большей степени ориентированы на потребности операторов при снятии показаний и выполнении изменений на месте. Эти системы различаются по напряжению. Большинство ГРЩ работают с напряжением до примерно 600 вольт, тогда как промышленные распределительные щиты могут выдерживать значительно более высокие нагрузки, иногда достигая 1200 ампер. Модели повышенной мощности обычно оснащаются усиленными шинами, специально разработанными для условий постоянного высокого электрического потребления в ходе эксплуатации.

Центры управления электродвигателями (ЦУЭ) для повышения эффективности производственной линии

Центры управления двигателями (MCC) централизованно управляют и защищают электродвигатели, жизненно важные для производства. Исследование 2023 года показало, что использование центров управления двигателями снижает простои, связанные с двигателями, на 34% по сравнению с децентрализованными системами. Встроенные частотные преобразователи (VFD) оптимизируют энергопотребление, обеспечивая при этом точный контроль крутящего момента для конвейеров и оборудования.

Панели ПЛК в автоматизированных промышленных средах

Панели программируемых логических контроллеров (ПЛК) выполняют функцию операционного мозга автоматизированных систем, обрабатывая входные сигналы от датчиков для координации работы роботизированных манипуляторов и сборочных процессов. Модульная архитектура позволяет быстро перенастраивать системы — это особенно важно, поскольку 68% производителей обновляют производственные линии каждые три-пять лет.

Панели автоматического переключения (ATS) для обеспечения непрерывности работы

АВР поддерживает критически важные операции во время отключения электроэнергии, автоматически переключаясь на резервные источники. В пищевой промышленности они предотвращают порчу продуктов, восстанавливая работу холодильного оборудования в течение 10–30 секунд после отказа сетевого питания. Продвинутые модели оснащены логикой отключения нагрузки для приоритизации основного оборудования в случае продолжительных сбоев.

Высоковольтные коммутационные устройства и главные распределительные системы

Назначение и применение промышленных коммутационных устройств в условиях высокой мощности

Промышленные коммутационные устройства работают при напряжении между 3,6 кВ и 40,5 кВ (анализ отрасли 2024 года) и выполняют три основные функции:

• Отключение неисправных цепей для предотвращения повреждений
• Регулирование потока электроэнергии между подстанциями и производственными зонами
• Обеспечение безопасного технического обслуживания за счёт видимых точек отключения

Современные коммутационные устройства, предназначенные для подавления дугового разряда и защиты от перегрузок, обеспечивают 99,98% времени безотказной работы в таких отраслях, как металлургия и химическая промышленность. Интеграция с основными распределительными панелями обеспечивает бесперебойную передачу энергии с соблюдением стандартов безопасности NFPA 70E.

Интеграция главного электрического распределительного устройства: пример нефтехимического завода

Нефтехимический объект на побережье Мексиканского залива был модернизирован до газоизолированного распределительного устройства на 33 кВ, что привело к заметному улучшению показателей:

Оснащенная герметичными дугогасителями и датчиками с поддержкой IoT, система повысила надежность в условиях коррозии. Теперь она обеспечивает энергией восемь производственных блоков через централизованное распределение, соответствующее стандартам пожарной безопасности API RP 540.

Стандарты безопасности и нормативное соответствие для распределительных щитов

Основные принципы электробезопасности при проектировании промышленных панелей

Качественные проекты промышленных панелей включают несколько функций безопасности, которые предотвращают опасные ситуации, такие как дуговые разряды, короткие замыкания и выход оборудования из строя. Администрация по охране труда и технике безопасности требует установки аварийных выключателей, правильной маркировки изолированных частей, а также применения процедур блокировки и вывешивания бирок, о которых все говорят. Согласно стандарту UL 508A, проводники в кабельных каналах не должны занимать более 25% пространства, чтобы избежать перегрева. Панели, соответствующие требованиям NFPA 70E по устойчивости к дуговому разряду, могут снизить риск травм примерно на 40% в случае возникновения неисправности в электрической системе, согласно отчету Фонда электробезопасности за прошлый год. В настоящее время большинство предприятий включают системы обнаружения замыканий на землю и используют корпуса с классом защиты IP54 в качестве стандартной практики, особенно в условиях, где в воздухе присутствует пыль или влага.

Соблюдение требований: NEC, IEC и OSHA

Следование статье NEC 409 означает соблюдение североамериканских стандартов напряжения и правильную настройку защиты от сверхтоков. Для компаний, эксплуатирующих объекты по всему миру, обычно одновременно применяются два основных стандарта: IEC 61439-2 для подтверждения рабочих характеристик и OSHA 29 CFR 1910.303 в части обеспечения безопасного ведения операций. Аудит, проведённый UL Solutions в 2022 году, выявил интересный факт о щитах, сертифицированных по обеим системам. Устройства с двойной сертификацией соответствовали требованиям NEC по предотвращению поражения электрическим током, а также прошли испытания IEC 61439 на устойчивость к коротким замыканиям. Результат? На объектах, где они используются, количество нарушений электротехнических норм снизилось примерно на 30 процентов по сравнению со стандартными установками.

Баланс между стоимостью, производительностью и безопасностью при выборе щитов

NEMA провела интересное исследование еще в 2023 году, показавшее, что промышленные панели с сертификацией UL окупают себя примерно за шесть лет, в основном благодаря более длительному сроку эксплуатации между поломками и снижению расходов на страхование. Корпуса из нержавеющей стали могут стоить примерно на 35 процентов дороже, но они намного лучше выдерживают агрессивные условия, сокращая количество отказов оборудования почти на две трети по сравнению с более дешевыми аналогами. Когда производители тщательно подбирают соответствующий класс защиты IP — например, выбирают между IP55 и IP65 в зависимости от реальных условий эксплуатации — каждая панель со временем позволяет сэкономить от восьми до двенадцати тысяч долларов, не нарушая при этом требуемых стандартов безопасности в отношении электрических дуг. И не стоит забывать, что встроенные в эти системы устройства защиты от перенапряжения предотвращают около четырех из пяти гарантийных случаев, вызванных надоедливыми скачками напряжения, которые так часто возникают в промышленных условиях.

Индивидуальные и интеллектуальные решения для распределительных щитов

Специализированные панели для тяжелых или специализированных промышленных условий

Распределительные щиты требуют особого усиления при установке в агрессивных средах, таких как химические производства, морские нефтяные платформы и горнодобывающие объекты. Эти промышленные щиты оснащаются корпусами из нержавеющей стали, устойчивыми к коррозии, сверхпрочными уплотнениями, предотвращающими проникновение влаги, а также взрывозащищённой конструкцией, соответствующей стандартам безопасности NEMA 4X или IP66. Для предприятий пищевой промышленности производители часто наносят антимикробные покрытия на поверхности и создают оболочки, способные выдерживать частую очистку в соответствии с требованиями FDA. Щиты проходят строгие испытания в широком диапазоне температур — от минус 40 градусов Цельсия до 75 градусов Цельсия. Это гарантирует их надёжную работу даже в экстремальных условиях, при которых стандартное оборудование вышло бы из строя.

Интеграция распределительных щитов с системами умного производства и промышленного интернета вещей (IIoT)

Умные распределительные панели являются основой технологий Industry 4.0, включая в своё проектирование датчики Интернета вещей (IoT) и коммуникационные стандарты, такие как Modbus TCP и PROFINET. Что касается мониторинга электрических систем, эти панели способны обнаруживать дисбаланс тока с точностью до менее чем половины процента, а также выявлять проблемы с температурой ещё до их возникновения. Эта возможность позволяет проводить прогнозируемое техническое обслуживание, обеспечивая бесперебойную работу заводов вместо устранения непредвиденных остановок. Согласно недавнему исследованию Deloitte за 2023 год, производители, внедрившие подобные системы, сталкиваются примерно на 45 % реже с неожиданными остановками. Промышленные панели автоматического переключения источников питания (ATS), подключённые по сетям IIoT, при возникновении отключения фактически переключаются на другой источник питания и отправляют диагностические отчёты напрямую в диспетчерские, где инженеры осуществляют контроль за всеми процессами. Многие промышленные объекты сообщают о снижении расходов на электроэнергию примерно на 18 % просто за счёт использования функций умного управления нагрузкой, встроенных в современную распределительную инфраструктуру.

Раздел часто задаваемых вопросов

Каково значение стабильности напряжения в промышленных системах электроснабжения?

Стабильность напряжения имеет решающее значение, поскольку колебания могут повлиять на производственные процессы. Поддержание колебаний напряжения в пределах ±2% обеспечивает непрерывную работу оборудования и позволяет избежать дорогостоящих простоев.

Какие преимущества дает модульная конструкция панелей для промышленных объектов?

Модульная конструкция панелей позволяет предприятиям адаптироваться и расширять системы распределения электроэнергии по мере изменения производственных потребностей, сокращая время на перенастройку и повышая операционную гибкость.

Каковы основные функции промышленного коммутационного оборудования?

Промышленное коммутационное оборудование изолирует неисправные цепи, регулирует поток мощности и обеспечивает безопасное техническое обслуживание, гарантируя высокую степень бесперебойной работы и защиту от дуговых разрядов и перегрузок.

Как ПЛК-панели улучшают автоматизированные среды?

ПЛК-панели обрабатывают сигналы от датчиков для координации работы роботизированных процессов, обеспечивая быструю перенастройку, необходимую при частых обновлениях производственных линий.
